助推新能源賽道，打造生產力迭代范例
電控箱解決方案

行業分析

分析

隨著國家發布“2035碳峰碳中和”戰略部署，新能源汽車的消費潛力得到進一步釋放，同時帶動了三電系統產業的快速發展。

其中，我國新能源汽車電控市場規模年均復合增長率為25.95%。預計未來5年市場規模將保持高速增長態勢。

新能源汽車相關加工零件將減少40%，零件材料由鑄鐵、鋼，轉變成鋁，零件對主軸剛性要求降低，各軸行程變大，零件的五軸需求量增加

制造工藝

  •

    • 工藝分析

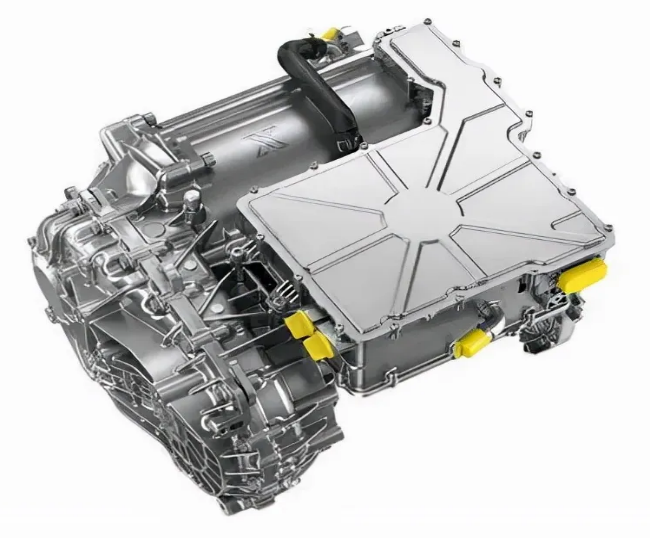

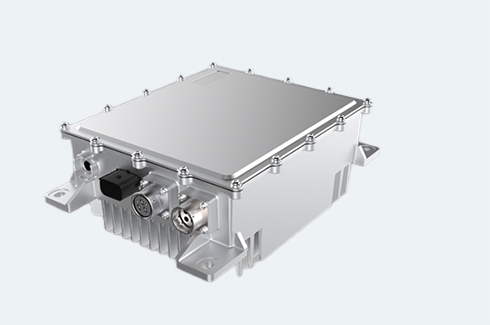

    電控殼體加工特點
    • 新能源汽車的電控外殼體，一般為壓鑄鋁合金材質，屬于薄壁類零件

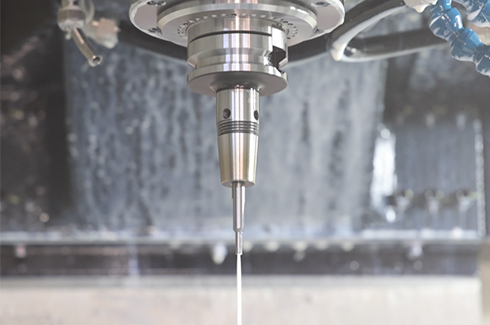

    • 鉆孔攻牙較多，需搭配中心出水，提高加工效率
      六面體搭配4軸分工序進行加工；刀具懸伸長，與壁面薄壁距離近
    常見電控殼體制造工藝介紹

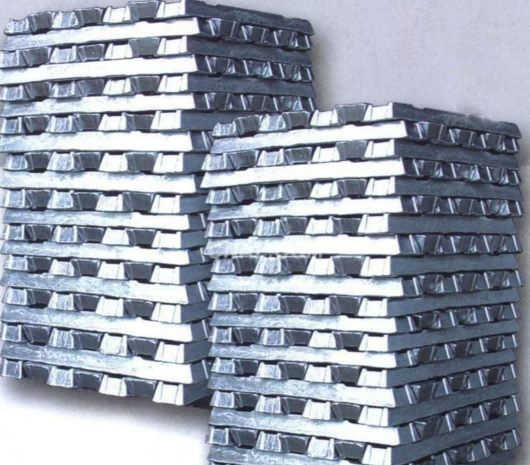

    • 原材料

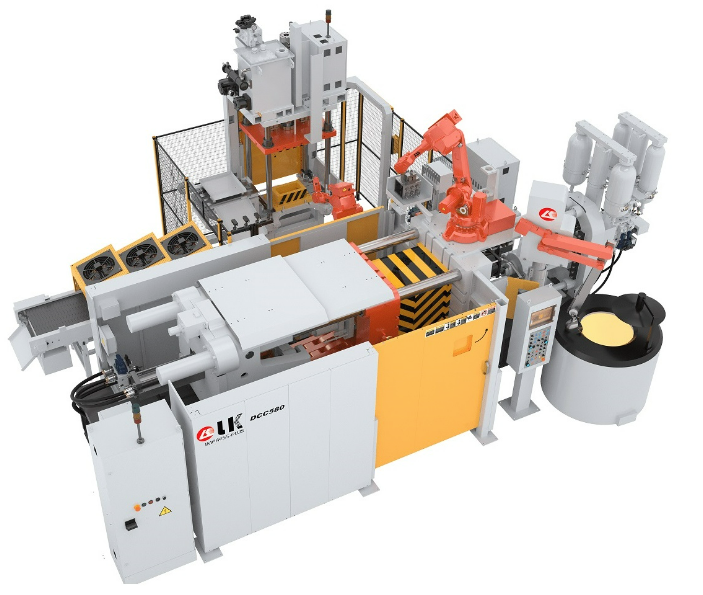

    • 壓鑄

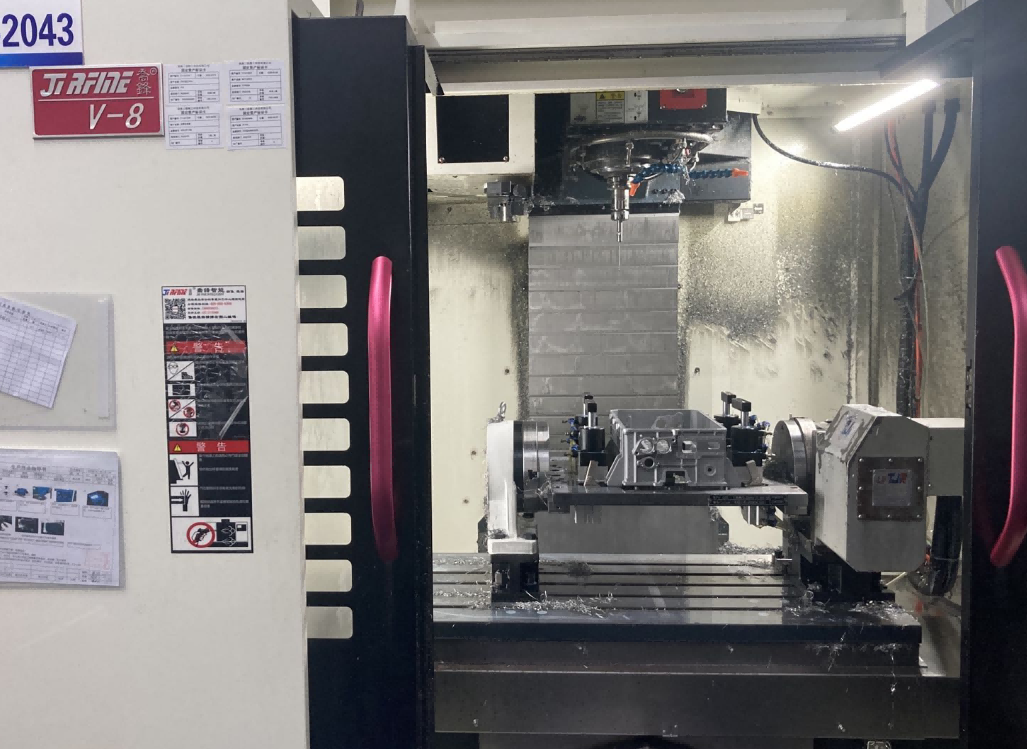

    • CNC
    • 攪拌焊接
    • CNC
    • 監測
    • 裝配
    原材料
    01
    壓鑄
    02
    CNC
    03
    攪拌焊
    04
    組裝
    05

    設備選型

    加工模擬

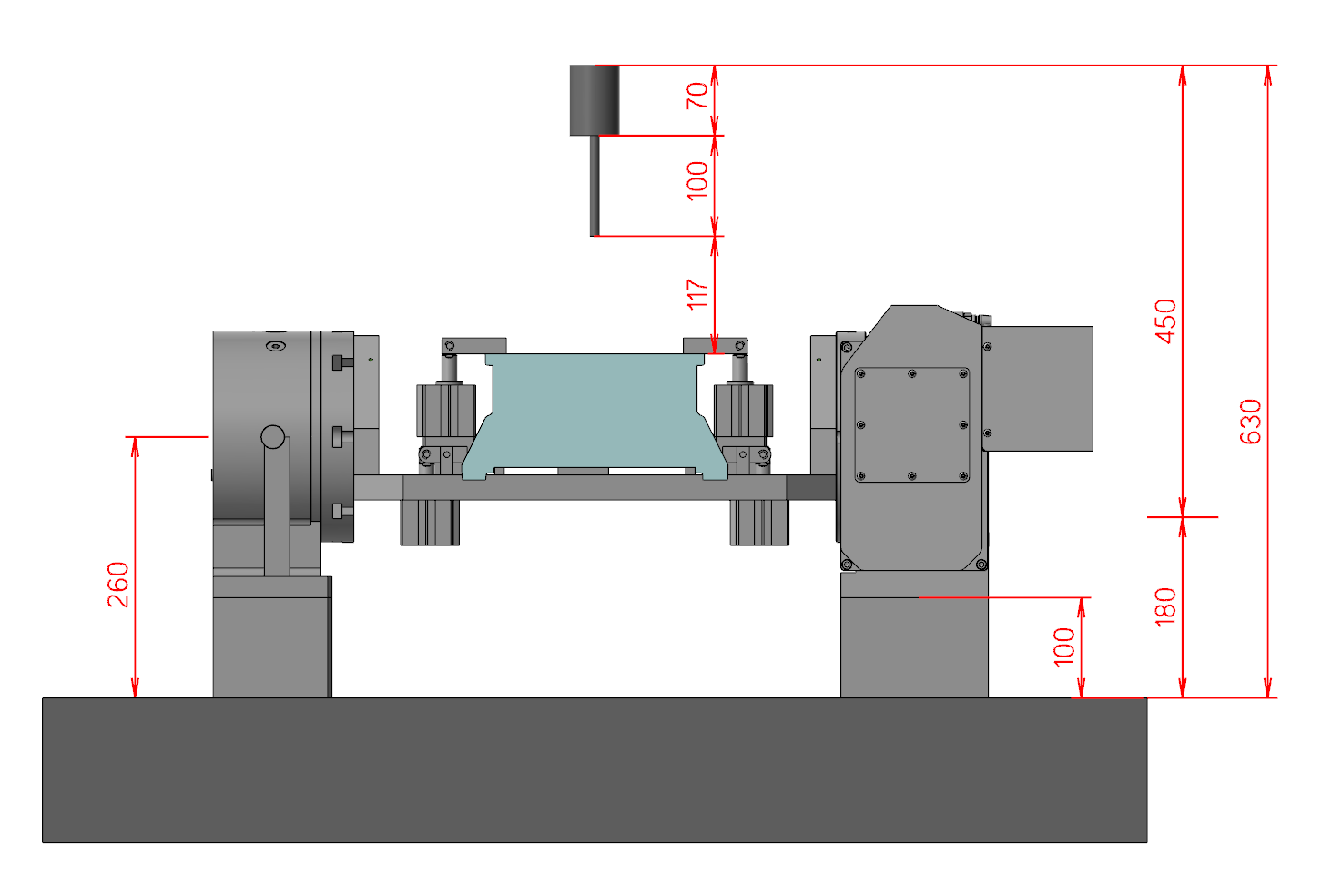

    • 通過工件和夾具的最大外接圓模擬計算出四軸中心高需求


      根據四軸型號計算四軸墊高塊角度


      當通過刀具最大懸伸、刀柄計算主軸鼻端到工作臺距離

    設備選型分析

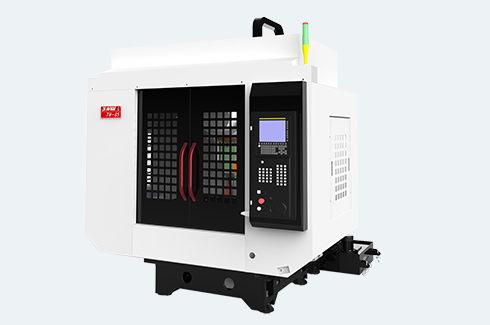

    • 推薦機型：TH85

      主軸中心出水30kg

      強力沖屑+夾具沖洗

      BT30 12000轉主軸及刀庫

      3回路液壓夾具接口

      液壓站及主回路壓力監控

      0i-MF PLUS系統

      單回路氣檢

      油霧收集器

      加高立柱

    應用案例

    • 01
      控制器殼體立加FMS生產單元
      • 某企業新能源控制器殼體年產25萬件

        規劃全自動立加生產線，能實現的快速換產，按照客戶需求、工藝要求、關節機器人的合理利用安排

        配合喬鋒16臺V8、一個地軌關節機器人、一套毛坯料倉、一套下料料道、一套生產管理軟件、 NG料道、抽檢臺、氣吹箱完成FMS柔性生產單元

    • 02
      電機軸自動線生產單元
      • 自動線生產單元：2臺喬鋒車床EQT08-380、一套HUB一拖二桁架機械手,手爪系統、料倉防護系統等組成

        單件加工節拍150秒/件，該自動加工單元年產15萬件電機軸

        完成28個自動化生產單元56臺車床

    • 03
      電機殼殼體自動線
      • 3DUR電機殼體自動線（ 節拍136s）

        包含3臺五軸加工中心、地軌關節機器人,手爪系統、料倉、掃碼槍以及防護系統等全部自動加工單元

    • 04
      左右箱體自動線
      • 3DUF左箱體自動線（ 節拍83.275s ）

        3DUF右箱體自動線（ 節拍82.575s）

        包含6臺五軸加工中心、地軌關節機器人、手爪系統、料倉、掃碼槍以及防護系統等全部自動加工單元
