技術參數
| 名稱 | 項目 | 單位 | 規格 |
|---|---|---|---|
| 行程 | X軸行程 | mm | 500 |
| Y軸行程 | mm | 400 | |
| Z軸行程 | mm | 350 | |
| 主軸鼻端到工作臺的距離 | mm | 180 - 530 | |
| 主軸中心至Z軸護罩距離 | mm | 411 | |
| 工作臺 | 工作臺的尺寸 | mm | 650 x400 |
| T形槽(尺寸×槽數×間距) | mm | 14 x3x125 | |
| 工作臺最大載重 | kg | 250 | |
| 主軸 | 轉速 | rpm | 20000 |
| 主軸錐度 | # | BT30 | |
| 傳動方式 | # | 直結式 | |
| 進給 | 三軸切削進給 | mm/min | 1 - 10000 |
| 三軸快速進給 | m/min | 48/48/48 | |
| 精度 | 定位精度 | mm | 0.005 / 0.005/0.005 |
| 重復定位精度 | mm | 0.003 / 0.003/0.003 | |
| 換刀系統 | 刀具數 | pcs | 21 |
| 刀具最大重量 | kg | 3 | |
| 刀具最大長度 | mm | 250 | |
| 刀具直徑（滿刀/鄰空刀） | mm | 100/140 | |
| 刀庫形式 | # | 夾臂式（伺服） | |
| 數控系統 | 控制系統 | # | FANUC 0I-MF |
| 主軸電機功率 | kw | 3.7/9 | |
| 三軸電機功率 | kw | 2.5/2.5/2.7 | |
| 其他 | 所需空氣壓力 | kgf/cm3 | ≥6 |
| 電力需求 | KVA | 15 | |
| 外形尺寸（長x寬x高） | mm | 1720x2575x2442 |
加工應用

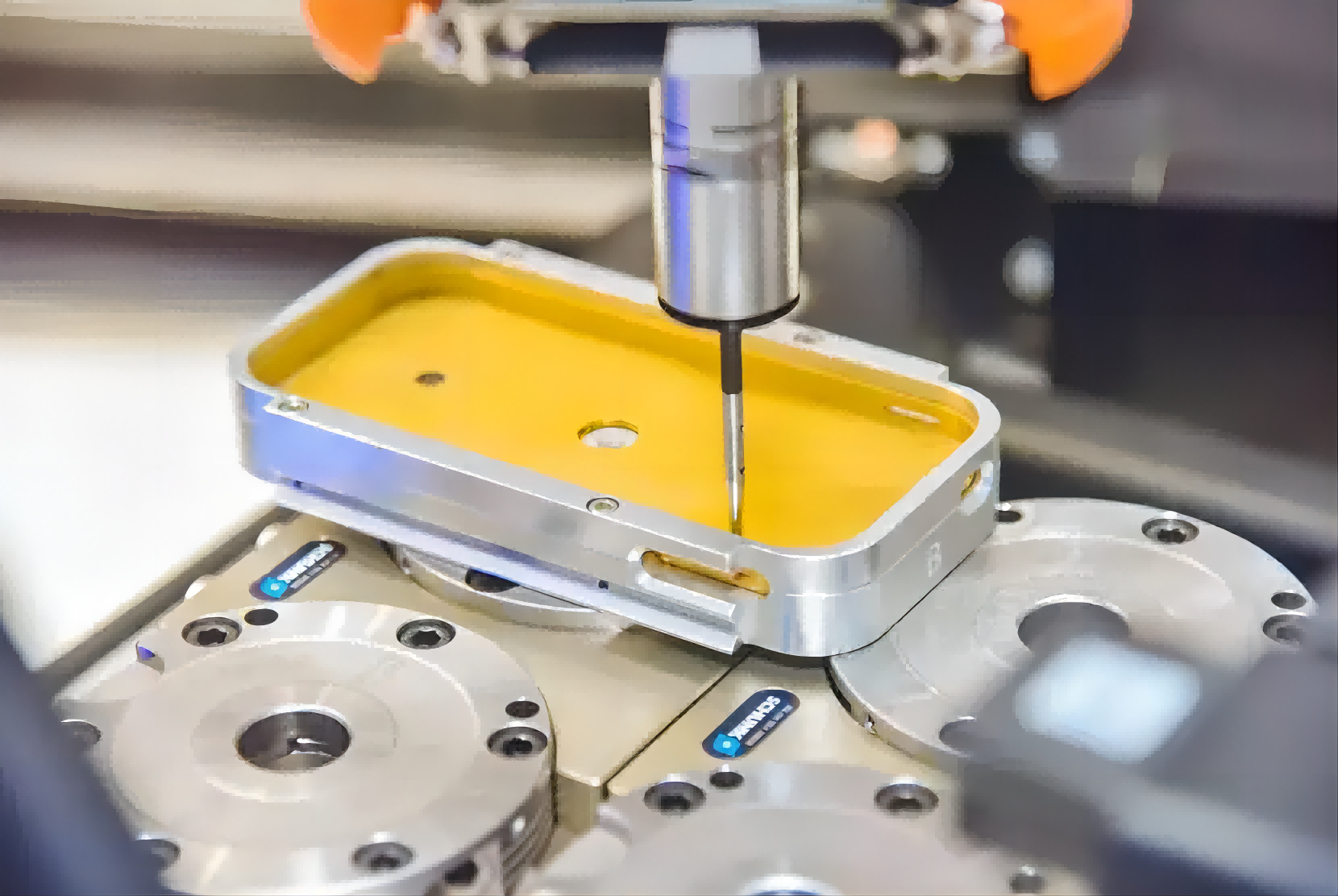

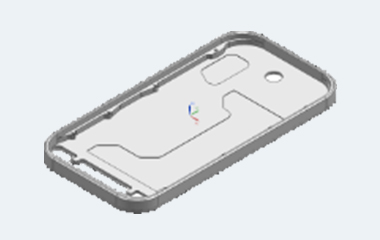

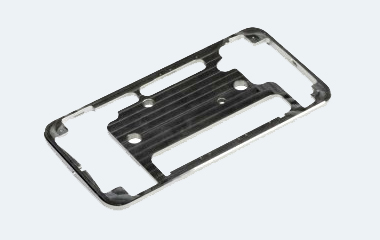

應對車間批量加工零件，特別適合大批量小型金屬件加工：3C手機中框、鉸鏈系統、按鈕、卡托及其他精密小零部件
-

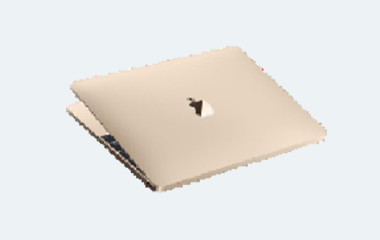

013C行業
