V-13

立式加工中心
適用于精密零件、五金、汽配等行業多品種中小批量加工

技術參數

名稱
項目
單位
規格
行程
X 軸行程
mm
1300
Y 軸行程
mm
700
Z 軸行程
mm
700
主軸鼻端到工作臺的距離
mm
130-830
主軸中心至Z軸護罩距離
mm
750
工作臺
工作臺的尺寸
mm
1400x700
T形槽(尺寸×槽數×間距)
mm
18x5x125
工作臺最大載重
kg
850
主軸
轉速
rpm
8000/12000
主軸錐度
#
BT40/BBT40
傳動方式
#
皮帶式/直結式
進給
三軸切削進給
mm/min
1-10000
三軸快速進給
m/min
24/24/24
精度
定位精度
mm
0.010/0.007/0.007
重復定位精度
mm
0.006/0.004/0.004
換刀系統
刀具數
pcs
24
刀具最大重量
kg
8
刀具最大長度
mm
300
刀具直徑(滿刀/鄰空刀)
mm
80/150
刀庫形式
#
圓盤式
數控系統
控制系統
#
FANUC 0I-MF
主軸電機功率
kw
11/18.5
三軸電機功率
kw
3.0/3.0/3.0
其他
所需氣壓
kgf/cm3
≥6
電力需求
KVA
25
外形尺寸(長x寬x高)
mm
3290×2920×3170

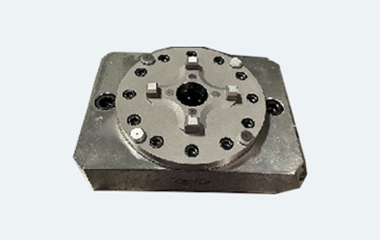

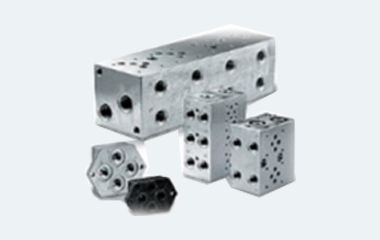

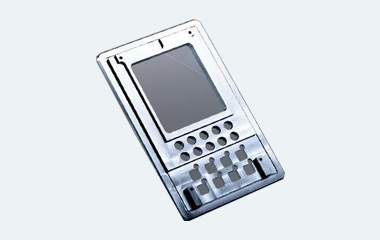

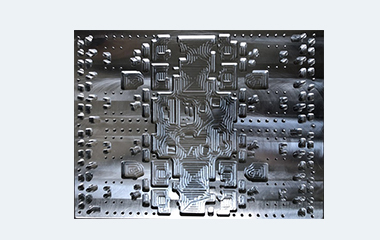

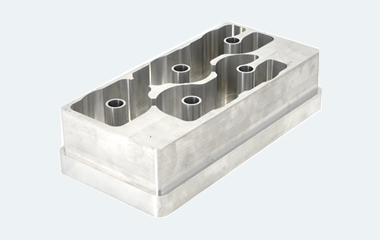

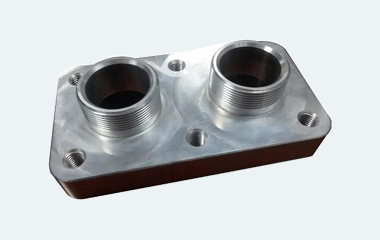

加工應用

在精密零件、通訊、模具、五金、汽配、醫療器械行業得到廣泛應用
  • 01

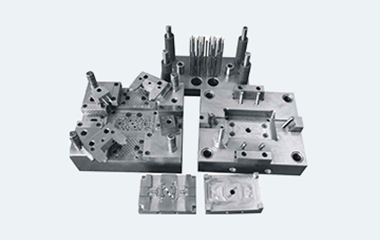

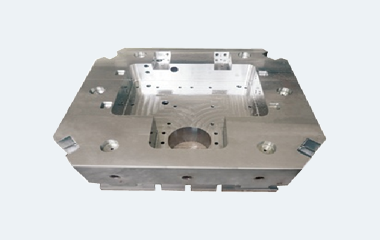

    模具行業
  • 02
    機械加工行業
  • 03

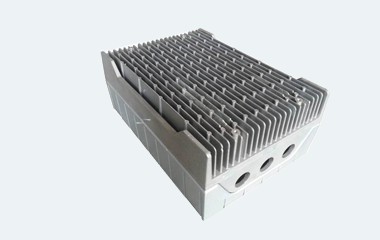

    通訊行業
