JHT-800

臥式加工中心
適用于汽車、航空航天、電力、工程機械等行業箱體類零件粗、精加工

技術參數

名稱
項目
單位
規格
行程
X軸行程
mm
1500
Y軸行程
mm
1100
Z軸行程
mm
1100
主軸鼻端到工作臺中心的距離
mm
200-1300
主軸中心至工作臺面距離
mm
150-1250
旋轉臺
工作臺的尺寸
mm
800×800
最大工件尺寸（直徑×高度）
mm
1700×1300
T形槽（尺寸×數量×間距）
mm
22×7×100
最大承重
Kg
2000
最小分度
°
0.001
定位精度
arc-sec
25
重復精度
arc-sec
15
主軸
轉速
rpm
4500
主軸錐孔
#
BT-50
主軸扭矩
Nm
251/415
主軸額定功率
Kw
15/18.5
進給
快速速度（X/Z軸）
m/min
24
快速速度（Y軸）
m/min
20
進給速度（X/Z軸）
m/min
10
快速速度（Y軸）
m/min
10
換刀系統
刀具數
pcs
30（OPT-40）
刀具錐度
/
BT-50
刀具最大刀徑
mm
φ112-200
刀具最大重量
kg
18
換刀時間（刀對刀）
sec
5
最大刀具長度
mm
300
精度
定位精度（X/Y/Z）
mm
0.020/0.015/0.010
重復定位精度（X/Y/Z）
mm
0.015/0.010/0.008
機床檢驗精度標準
/
GB/T 5289.1-2008
其他
機床電源總?cè)萘?/div>
KVA
45
氣壓
bar
6.5
機床重量（約）
T
15.5
外形尺寸（長x寬x高）
mm
5250×4860×3600

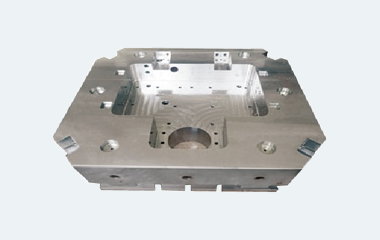

加工應用

廣泛應用于汽車、航空航天、電力、機車、塑料機械、工程機械等領域各種箱體類零件的粗、精加工
  • 01

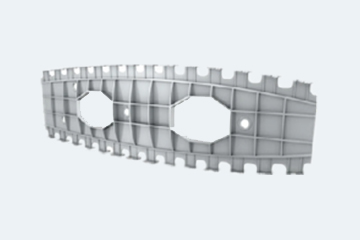

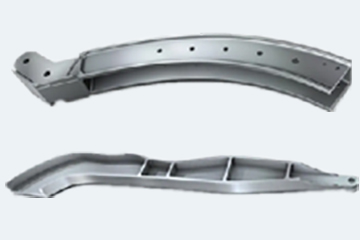

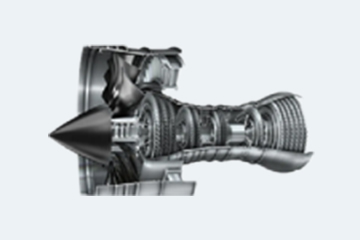

    航空航天行業
  • 02

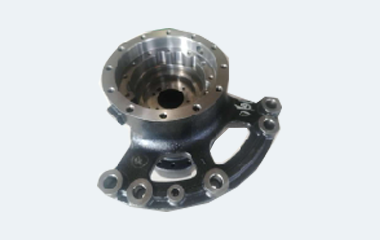

    工程機械行業
